Hidraulikus kormány belmotorhoz
Hydraulic Steering Systems – Inboard Systems
Hidraulikus kormányrendszerek
HAJÓTESTEN BELÜLI MOTOROKHOZ
Inboard Systems (Ft árak megközelítő értékek!)

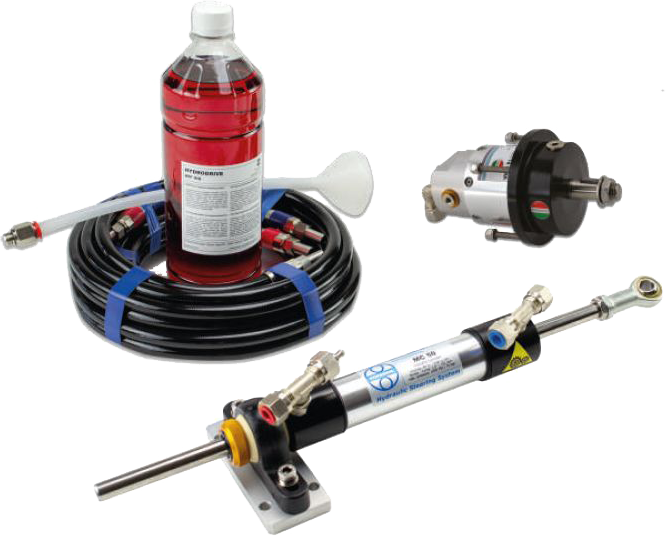

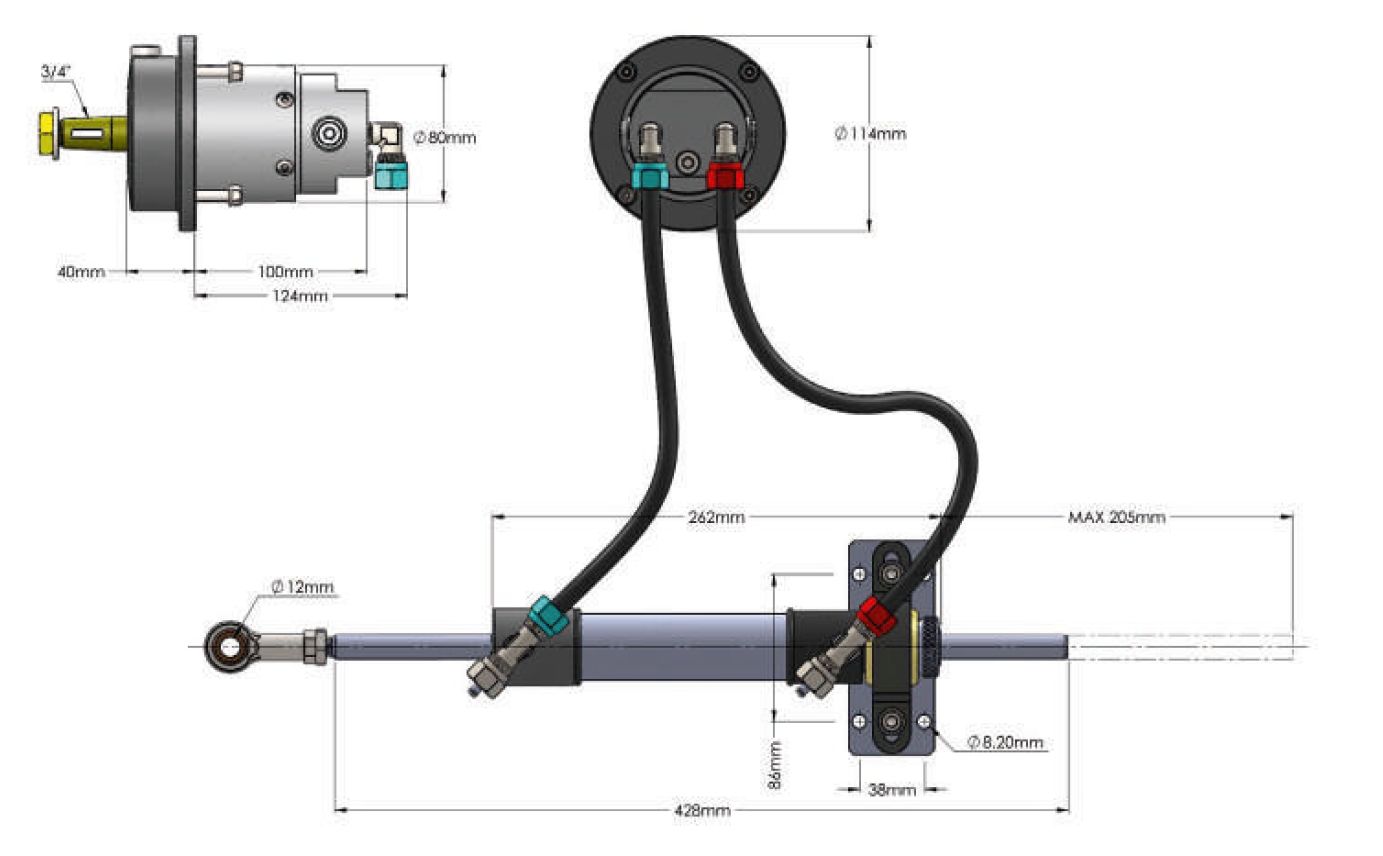

MU50TF / MU50TF-MRA Kormányrendszer készlet max. 12 m-es (40′) hajókhoz
Hidraulikus kormányrendszer beépített motorú, akár 12 m-es (40′) hajókhoz
MU50TF-MRA verzióban plusz:
+ Visszahatásgátló szelep
+ Robotpilóta csatlakozási port
Kimeneti erő: 3800 N
Nyomaték: 570 Nm
Maximális sebesség: 35 csomó (65 km/óra).
Fordulat: 5
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Univerzális alkalmazás
• Rendkívül könnyen telepíthető
nettó ár: 540 € ~220 000 Ft
MU50TFMRA 580 € ~235 000 Ft
New technology of Inboard Hydraulic Steering System, for boats up to 12 m (40ft)
MU50TF-MRA version is:
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 387 kgf. (853 lbf)
Torque: 58 Kgm. (420 lbf-ft)
Max Speed: 35 kts.
Turns: 5
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High pressure hose set (1700 PSI-120 bar)
• Universal application
• Extremely easy to Install
Auto-Lubricating Bearings: Equipped with IGUBAL® spherical bearing supports, ensuring smooth and maintenance-free operation over time.

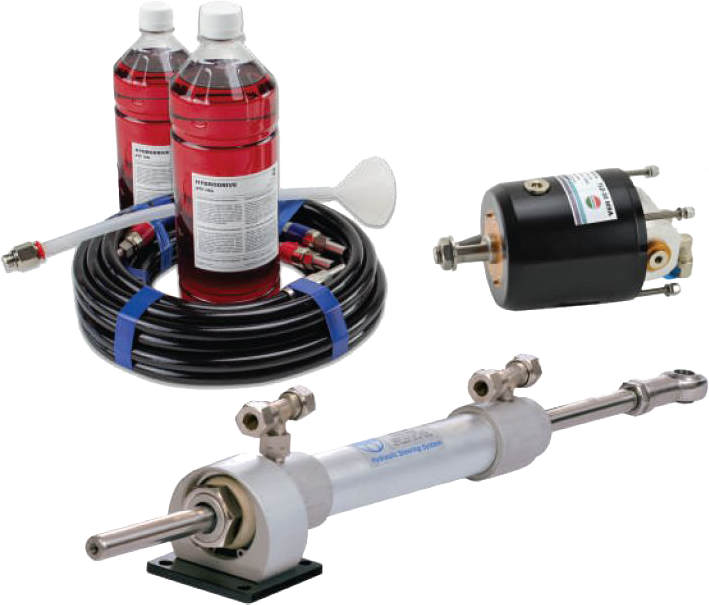

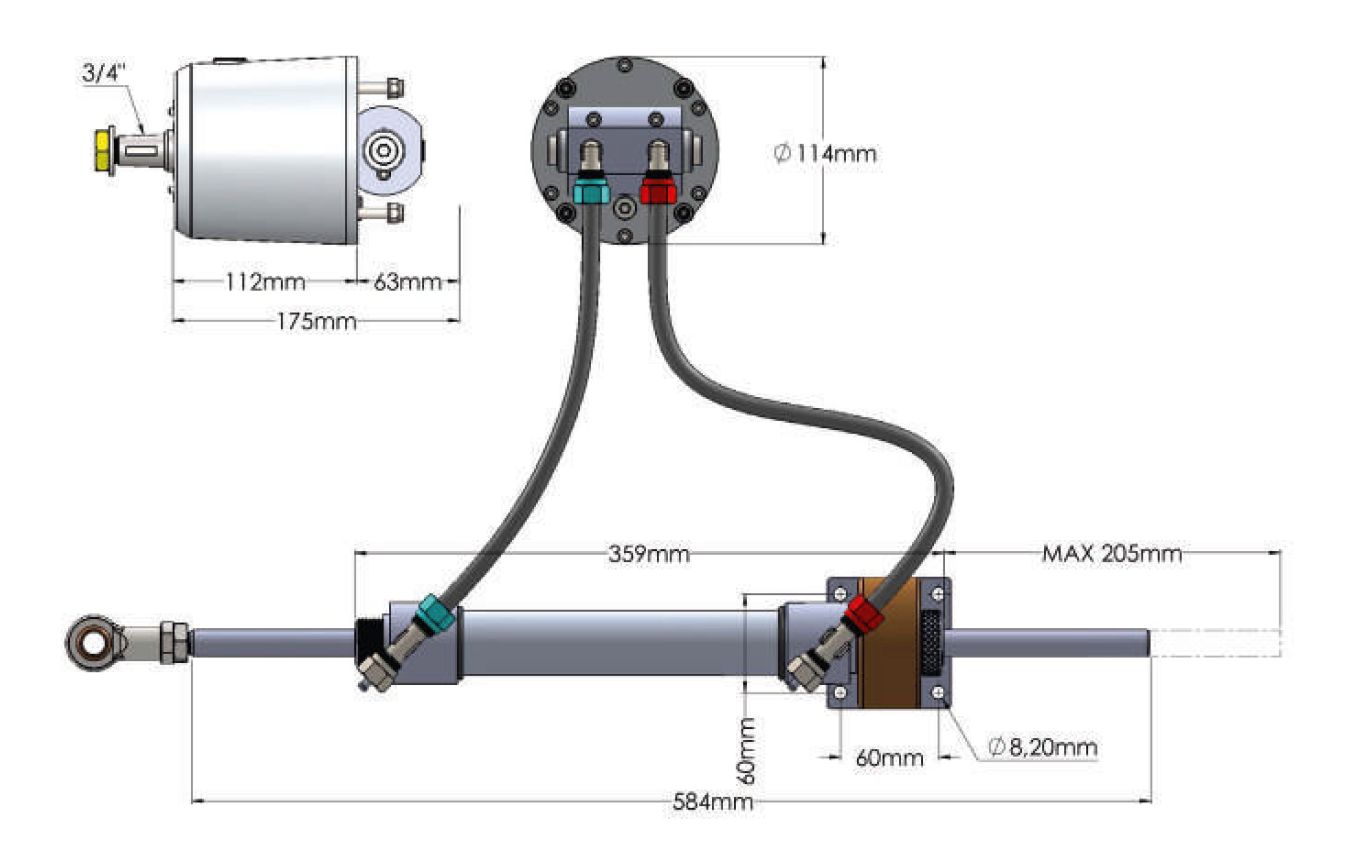

MU75TF-MRA Kormányrendszer készlet max. 14 m-es (46′) hajókhoz
Hidraulikus kormányrendszer beépített motorú, 14 m-ig (46′) hajókhoz. Univerzális alkalmazás.
+ Visszahatásgátló szelep
+ Robotpilóta csatlakozási port
Kimeneti erő: 3470 N
Nyomaték: 785 Nm
Max sebesség: 45 csomó (83 km/óra).
Fordulatok: 4
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Rendkívül könnyen felszerelhető
nettó ár: 980 € ~395 000 Ft
New technology of Inboard Hydraulic Steering System, for boats up to 14 m (46Ft). Universal application,
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 354 kgf. (780 lbf)
Torque: 80 Kgm. (579 lbf-ft)
Max Speed: 45 kts.
Turns: 4
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
• Extremely easy to isntall
Stern-drive

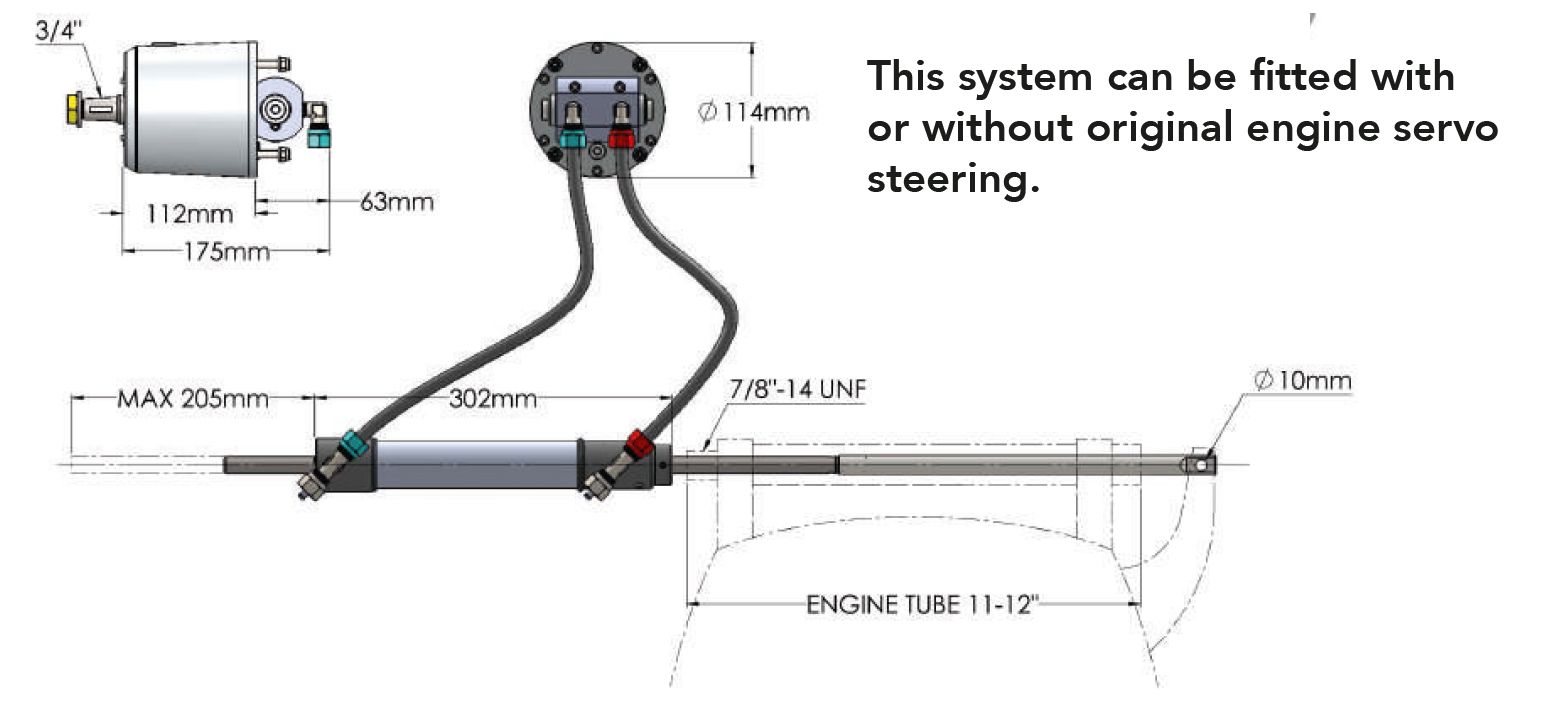

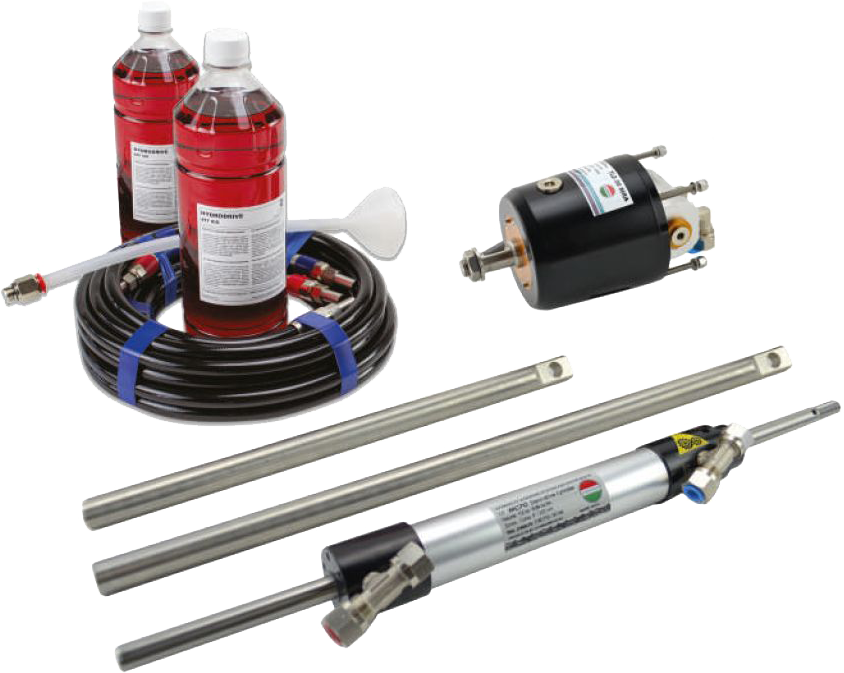

MSD70TF / MSD70TF-MRA Kormányrendszer készlet max. 12 m-es (40′) hajókhoz
Stern-Drive alkalmazás
Hidraulikus kormányrendszer beépített motorú, akár 12 m-es (40′) hajókhoz
MSD70TF-MRA verzióban a plusz:
+ Visszahatásgátló szeleppel
+ Robotpilóta csatlakozási port
Kimeneti erő: 3800 N
Nyomaték: 765 Nm
Maximális sebesség: 55 csomó (102 km/óra).
Fordulat: 4
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Univerzális alkalmazás
• Rozsdamentes acél rögzítőrendszer
• Egyoldali tömlőszerelvények
nettó ár: (no longer available)
MSD70TFMRA (no longer available)
Stern-Drive application
New technology of Inboard Hydraulic Steering System, for boats up to 12 m (40Ft)
MSD70TF-MRA version is:
+ Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 387 kgf. (853 lbf)
Torque: 78 Kgm. (564 lbf-ft)
Max Speed: 55 kts.
Turns: 4
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
• Universal application
• Stainless-Steel fixing system
• One side hose fittings
Hidraulikus kormányrendszerek Hajótesten belüli motorokhoz
Vitorlás hajókhoz
Inboard Systems – Sailing boats application (Ft árak megközelítő értékek!)

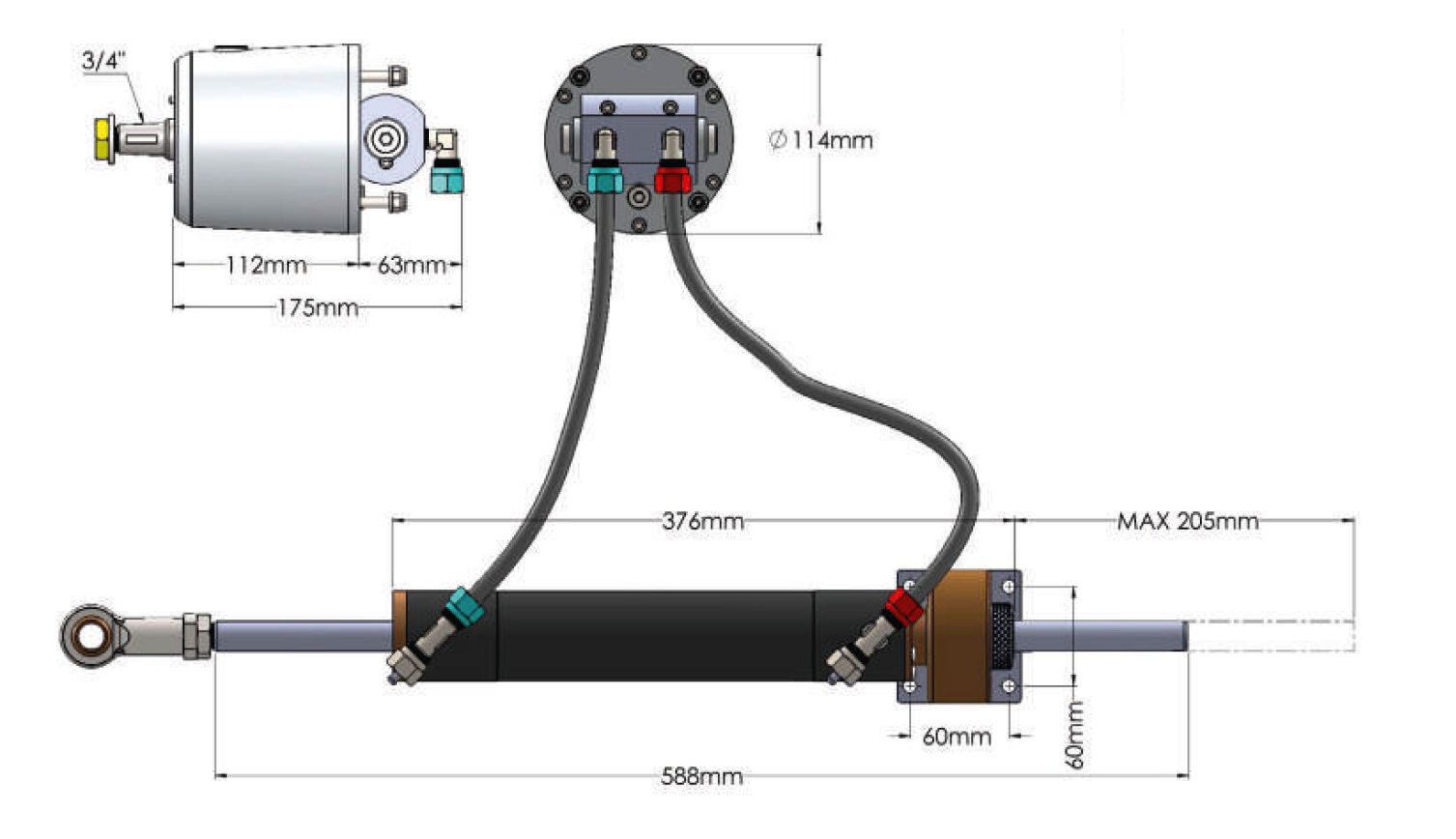

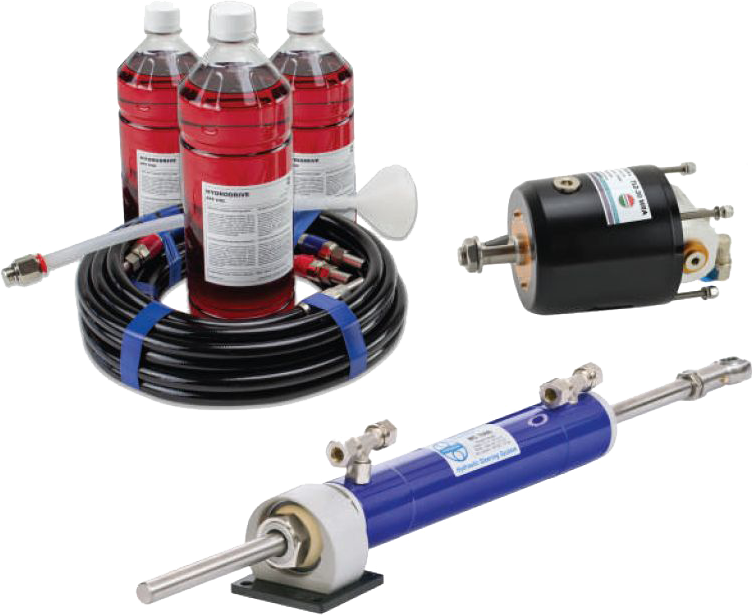

MU100TF / MU100TF-MRA Kormányrendszer készlet vitorlás hajókhoz 20 m-ig (66′)
Speciális hidraulikus kormányrendszer vitorlás hajókhoz 20 m-ig (66′).
Nagy pontosság, nincs visszahatás a kormánykeréken.
MU100TF-MRA verzióban plusz:
+ Visszahatásgátló szeleppel
+ Robotpilóta csatlakozási port
Kimeneti erő: 4853 N
Nyomaték: 1100 Nm
Max sebesség: 45 csomó (83 km/óra).
Fordulat: 5,5
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
nettó ár: 1 260 € ~505 000 Ft
MU100TFMRA 1 380 € ~555 000 Ft
Special Hydraulic Steering System for Sailing boats up to 20 m (66 ft).
High precision, not back-lash on wheel.
MU100TF-MRA version is:
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 495 kgf. (1091lbf)
Torque: 112 Kgm. (810 lbf-ft)
Max Speed: 45 kts.
Turns: 5,5
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
